下一代电子设备的静电(ESD)防护和信号完整性

2013-07-11 11:50:29  来源:本站

       同时,减少片上ESD防护是增加ESD损害的一个因素,这种困境已被ESD目标规范产业委员会广泛地宣传。该团体最近宣布了一个举措,是针对减少片上ESD防护标准水平的, 为此增加了ESD防护电路以获得足够的系统可靠性。最后,使有效ESD防护复杂化的第三个趋势是不断增加的笔记本电脑、手机、MP3播放器、数码相机和其他手持移动装置在不可控环境下使用,也就是,在没有手腕-接地汇流带或没有导电性和接地桌面的条件下。在这样的环境里,当连接或断开电缆的时候,人们触摸到输入/输出连接器引脚时会发生问题。一个便携式装置能在正常使用期间积累电荷,同时,当连接其他装置时也能产生放电,如连接计算机或电视。
选择最好的ESD保护

      确定哪种ESD防护装置能提供最好的防护不是一件容易的事情。今天已有各种ESD防护装置,通常人们把它们分为三个大类:

      聚合物装置似乎对高频应用具有吸引力的,因为它们的亚微微法拉电容是0.05-1.0pF,但是这个低电容带来一些不怎么引人注目的副作用。直到达到比箝位电压高得多的触发电压之下一代电子设备的ESD防护和信号完整性前,一个聚合物装置不会击穿。聚合体的高触发电压和箝位电压使得聚合物装置对于ESD防护是不可靠的。除此之外,在电荷放电后,聚合体应该回到它的高阻抗状态,但是这个恢复过程需要几个小时到一天,这个时间过程使得聚合物装置对电缆一接入就要其发挥作用的应用场合缺乏吸引力。最后,聚合体在应用中无法接受的另一个特性是:其性能在使用过程中会降低。

      可变器和抑制器相对廉价,但是抑制器应用主要受到高触发电压、高箝位电压和高阻抗特性的限制,这些特性导致传到保护装置的能量大部分都分流到地上去了。抑制器的另外一个缺陷是其性能在使用过程中会降低。经过单次ESD冲击后就能观察到其电信能发生了变化,包括电容变化。大多数抑制器在10到20次ESD冲击后失效。

      半导体二极管器件具有低箝位电压,低阻抗,快速响应时间和较高的可靠性的特点。二极管传统上相对其他解决方案还具有较高电容的特点,但是新的低于微微法拉设计,使它们成为稳定的ESD防护和信号完整性的最具吸引力的组合。

      通常,设备卖主在比较ESD保护装置的ESD标定情况时,提供了数据表格。事实上,这些标定值不能真实地反映装置能多好地保护设备。举例来说,当数据表格给装置X的标定值是8 kV,给装置Y的标定值是15 kV的时候,由此能不能判断装置Y比较好呢?保护器的ESD标定值只表明保护器本身能承受的负荷并非是设备能承受的。在许多情况,8-kV的装置可能提供的保护比一个15-kV要好。除了保护装置的ESD标定值,电压值(箝位电压)之外,冲击ASIC的涌流(剩余电流)值也是需要重点考虑的。

比较的出发点:箝位电压

      当代的工业实践要求发布箝位电压,它是基于一个具有8μs上升时间和20μs持续时间的脉冲。大多数资料表明箝位电压使用1-A脉冲,有时也采用更高电流的脉冲。有一点特别值得注意,这个脉冲不等价于具有1ns上升时间和60ns持续时间的ESD脉冲。另外在IEC 61000-4-2规定的等级4,其峰值电流为30A的脉冲冲击下测量的箝位电压,与电流为1-A的脉冲冲击下测得的箝位电压值有显著差别。因为箝位电压时通常是从资料表看到的可用的数据信息,所以当比较不同的ESD保护装置时,它提供了一个好的参考值。

      一般,半导体二极管有最低的箝位电压峰值,而其抑制器和聚合体有相对较高的箝位电压峰值。采用上面描述的1-A脉冲标准,大多数的半导体ESD防护二极管额定箝位电压介于8到15伏特之间。当按IEC 61000-4-2的8千伏标准时,这些二极管显现的典型箝位电压峰值是50到100伏,这一现象还依赖于二极管的其他特性,如动态阻抗。相比之下,抑制器的箝位电压能高出若干倍。典型的低电容抑制器具有的箝位电压值变化范围从150到500伏特。同时,由于“触发”电压要求高达500伏特,聚合体的使用受到它们的高箝位电压特性的限制。高触发要求减慢了聚合体的响应时间,这增加了对被保护装置产生危害的可能性。总体而言,因为它们的较低箝位电压和较快速的启动时间,半导体二极管比聚合体或抑制器能提供更好的ESD防护。

剩余电流和动态阻抗

      流经ASIC的电流量依赖于整个保护电路的动态阻抗与ASIC和其余电路的动态阻抗的比。随着保护电路阻抗的增加,其流经被保护电路的电流量也相应增加,也相应地增加了对ASIC产生ESD损害的可能性。相反地,随着ASIC的动态阻抗增大,流经ASIC的剩余电流将会增加。因为剩余电流是与系统相关联的,这一值不专门在ESD防护资料表中列出。遗憾地是,很少有ESD保护厂商会标明他们生产产品的动态阻抗,但是有近似估算剩余电流和动态阻抗值的技术方法。

      大多数的二极管厂商提供电流与电压的关系曲线图。虽然这些曲线图通常使用8/20 μs脉冲而非IEC 61000-4-2 准规定的脉冲,但是他们可用作电路阻抗的一般指标。对于8/20μs脉冲,电流和电压关系曲线完全是线性的,而且直线的斜率就是动态电阻值(Rdyn)。典型的ESD二极管动态电阻值(Rdyn)的变化范围从低于一个欧姆到三个欧姆。聚合体也有非常低的电阻。

      另一方面,用于高速输入/输出端口的低电容抑制器具有很高的动态电阻,其变化范围是20欧姆或者更高值,这导致了被保护的ASIC电流值相对较高。事实上抑制器和变阻器从“被保护”的ASIC分流了很少的电流。因此上大部份的电流实际上传到了ASIC。显然,这一个特性使得他们很少被选用作ESD防护。

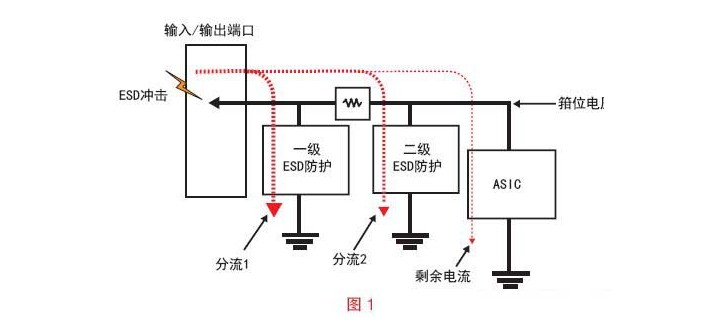

      确保ESD防护的可靠性在传统的ESD防护技术中,虽然半导体二极管提供了最好的ESD保护,但它们不能够保护当前采用的亚微米几何尺寸制造的最新ASICs。通过采用传统手段进一步的减少这些装置的箝位电压和动态电阻则意味着增加电容量-这在高速应用中是个无法接受的取舍。一种新的ESD防护基本方法是利用新型双箝位结构,这种结构与电感、电阻一起集成了两级低电容二极管连同电感和一个电阻器,通过这种方式能在保持信号完整性的同时,显著地减少剩余电流、箝位电压并提供有效地ESD保护(如图1)。

下一代电子设备的静电(ESD)防护和信号完整性(图1)

       由于电子装置三个明显的发展趋势,使得静电(ESD)防护情况已有了显著变化,这三个趋势包括: 采用较小制造的几何尺寸,减少在片上防护和不断变化的应用环境。当今,先进的专业集成电路(ASICs)的制造工艺使几何尺寸已经减少到90nm或更小,因此引发ESD相关故障的电压或电流值也已减小。简单地说,那些更小装置将受到更小电平电压或电流的损害。

      特别地,当集成电路制造商转向这些更小几何尺寸时,如USB 2.0,在他们的设备中会不断减小晶体管连接器和硅层的尺寸。当采用较小的硅结构和增加高速数据交换,在确保可靠的ESD防护条件下,使得保证高信号完整性的复杂度增加了。典型地,这种防护已意味着较高的容量,这迫使设计者在ESD防护和所期望的信号完整性之间进行平衡。

      当ESD冲击发生时,电路结构中的第一级开始抑制,分流大部份的电流并减小电压。剩余电流经过一个电阻后,冲击第二级电路,这将进一步减小电压,最终使流到ASIC的电流最小。

结论

      这种电路结构能为高速USB,高清多媒体和个人计算机设计提供ESD保护。通过片上匹配、减小偏差和EMI并改进由于集总电感引起的TDR(时域反射计效应),信号完整性得到改进。这种新的结构在防护ESD危害方法方面体现了主流变化,而且显示出对新一代高速电子设备的苛刻要求。

(文章来源:安规与电磁兼容网)
