实验室介绍



中检南方环境及可靠性实验室配备了国际国内一流的检测仪器与检测设备,包括耐候性测试和机械及运输模拟测试项目,可以依据IEC,ISO,GB等国际、国内检测标准,行业标准,企业标准以及客户特定要求进行相关检测项目,经验丰富的专业工程师队伍确保您产品检测项目结果精准可靠。

主要测试项目包括:超低温恒温恒湿试验、高温恒温恒湿试验、高低温交变试验、步入式高低温交变湿热试验、超低温调温调湿试验、高低温快速温变试验,30m3高温箱、滴水与淋雨试验、潜水试验、沙尘试验、精密盐雾试验。

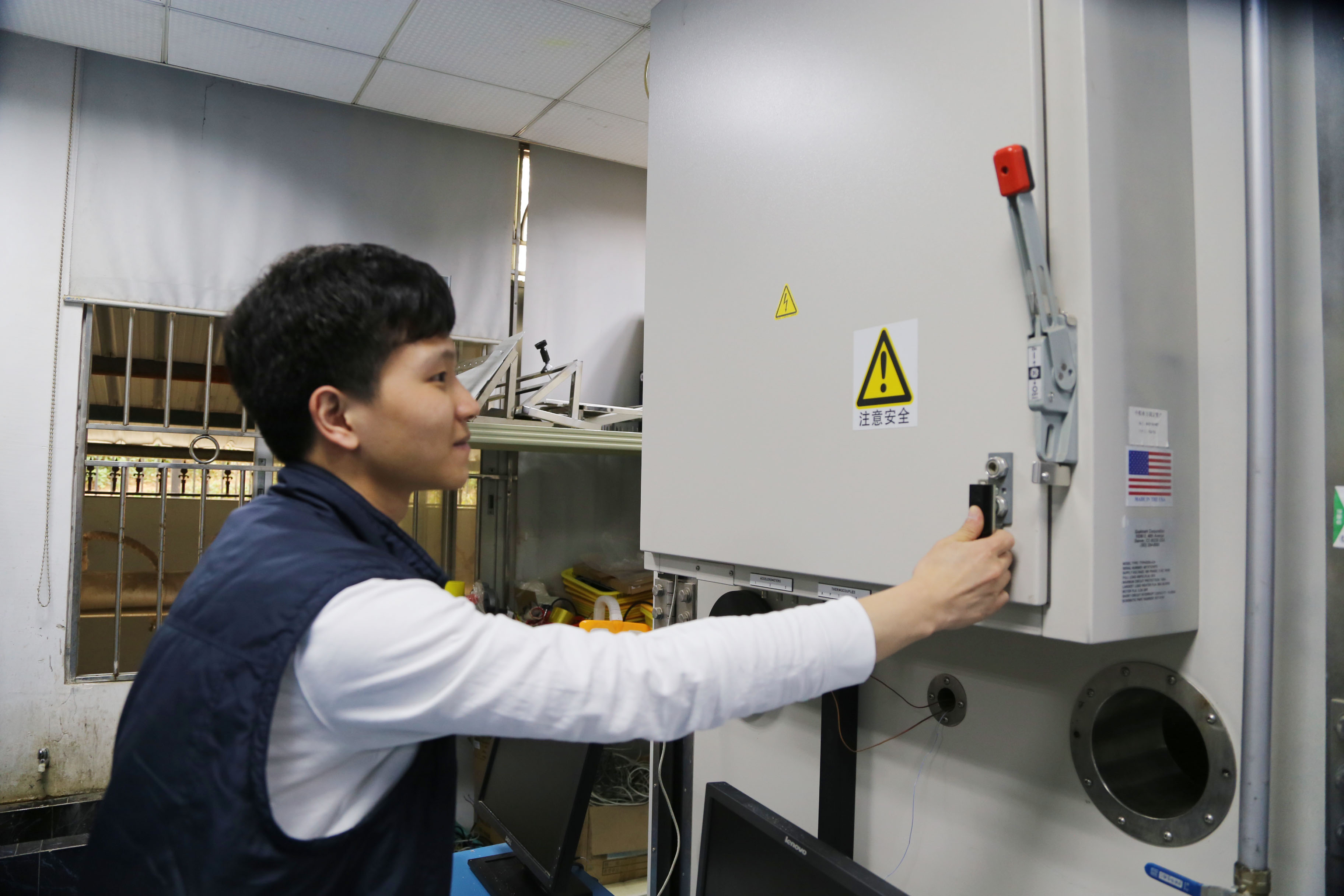

(图1)

环境可靠性测试1

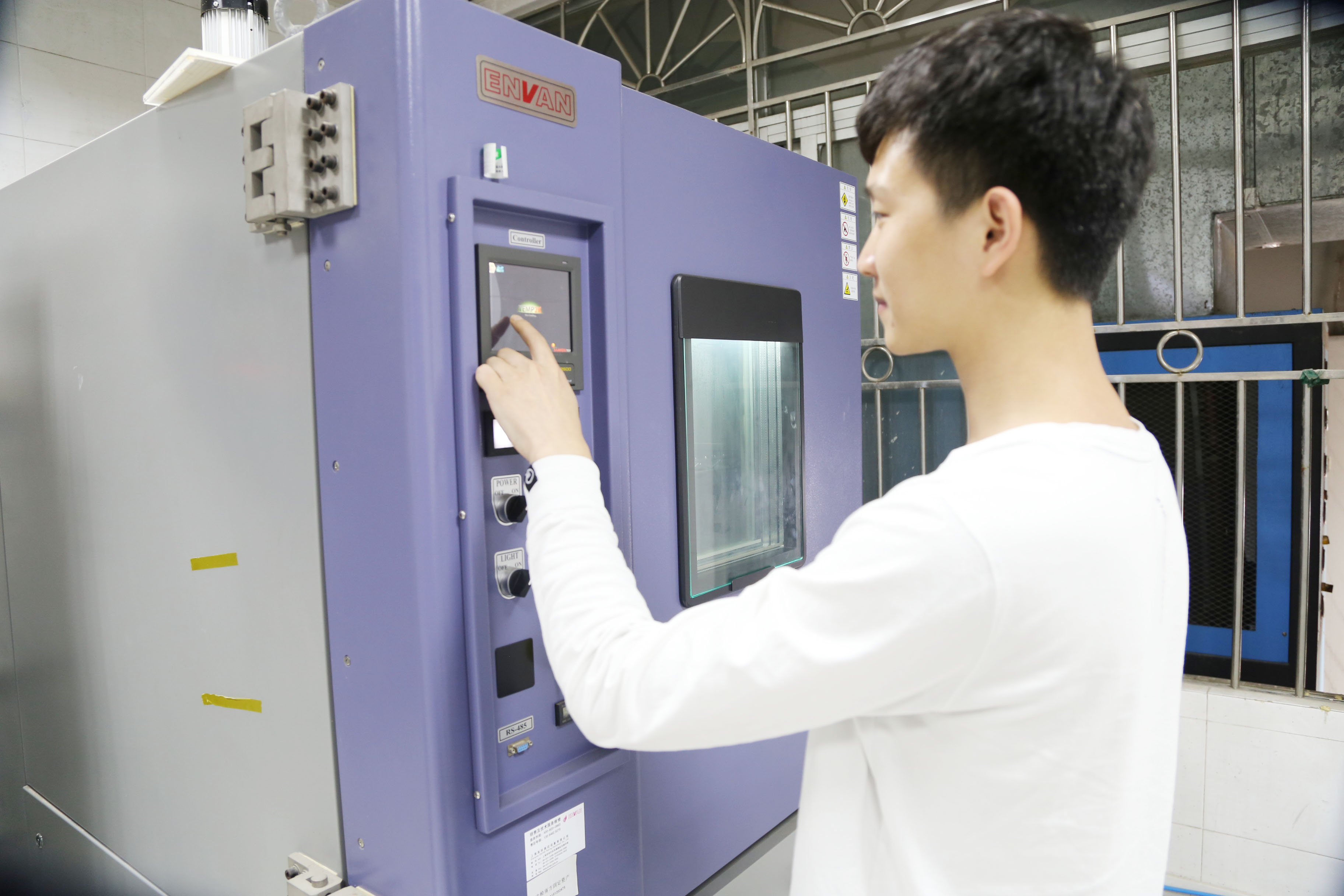

(图2)

环境可靠性测试2

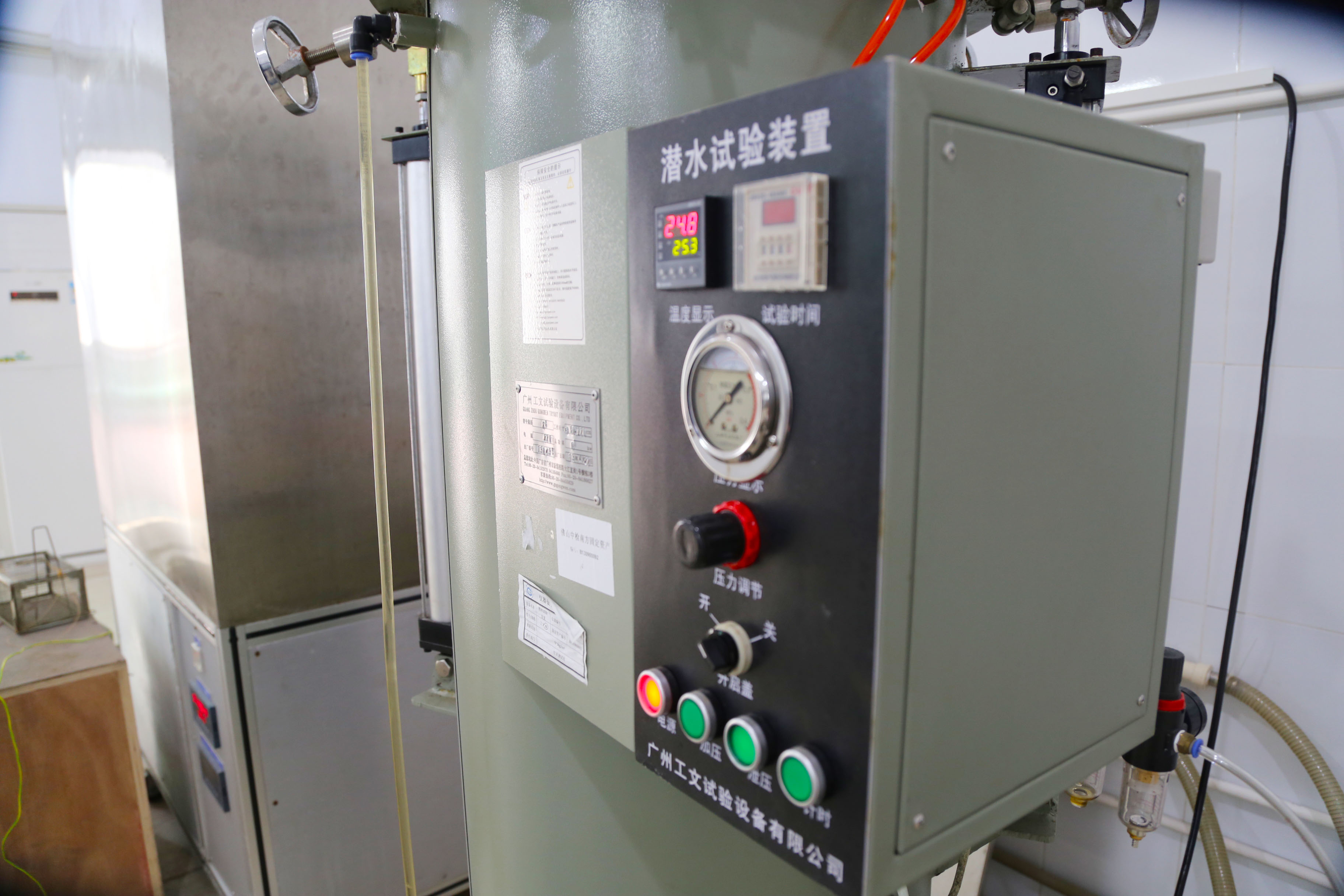

(图3)

环境可靠性测试3

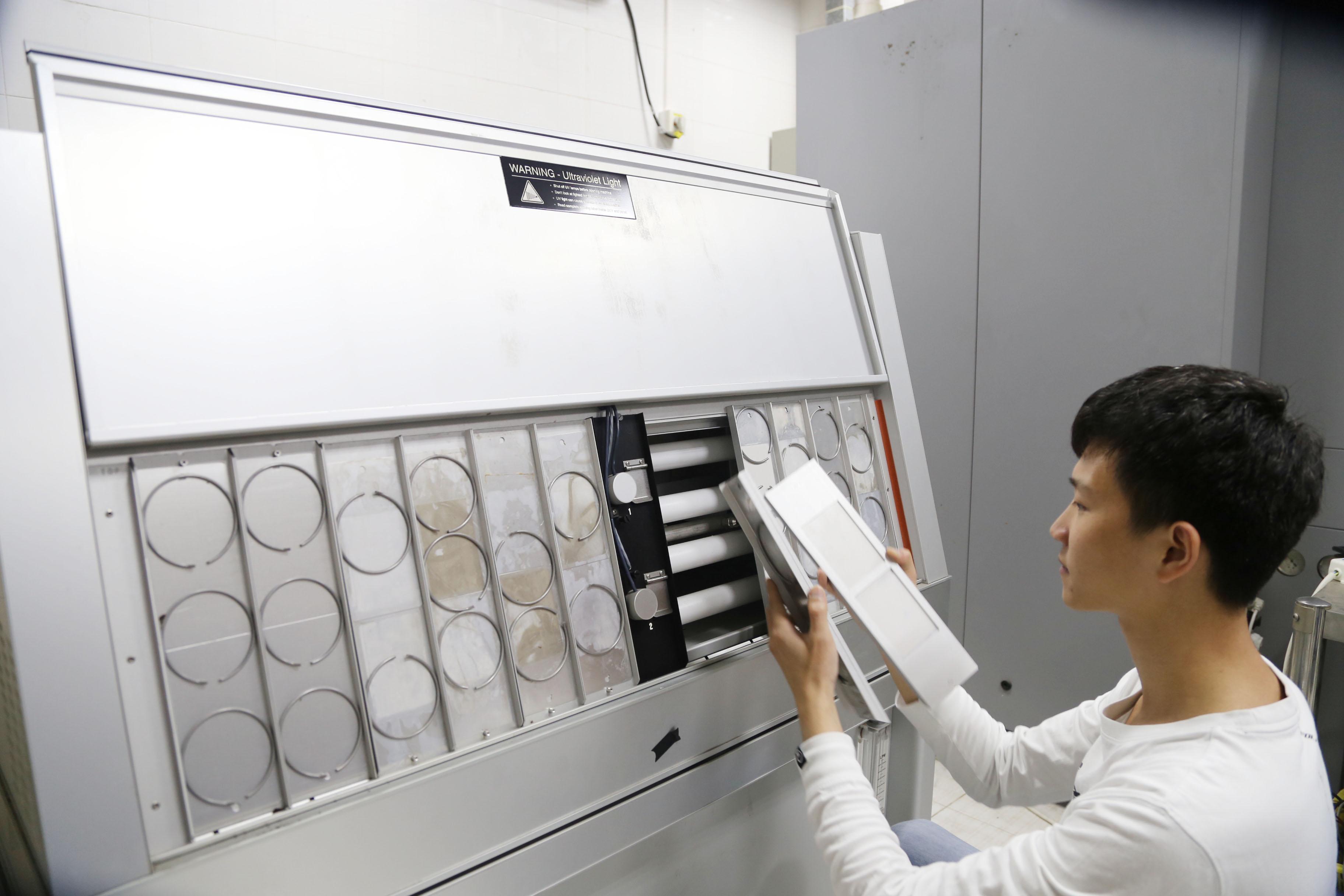

(图4)

环境可靠性测试4

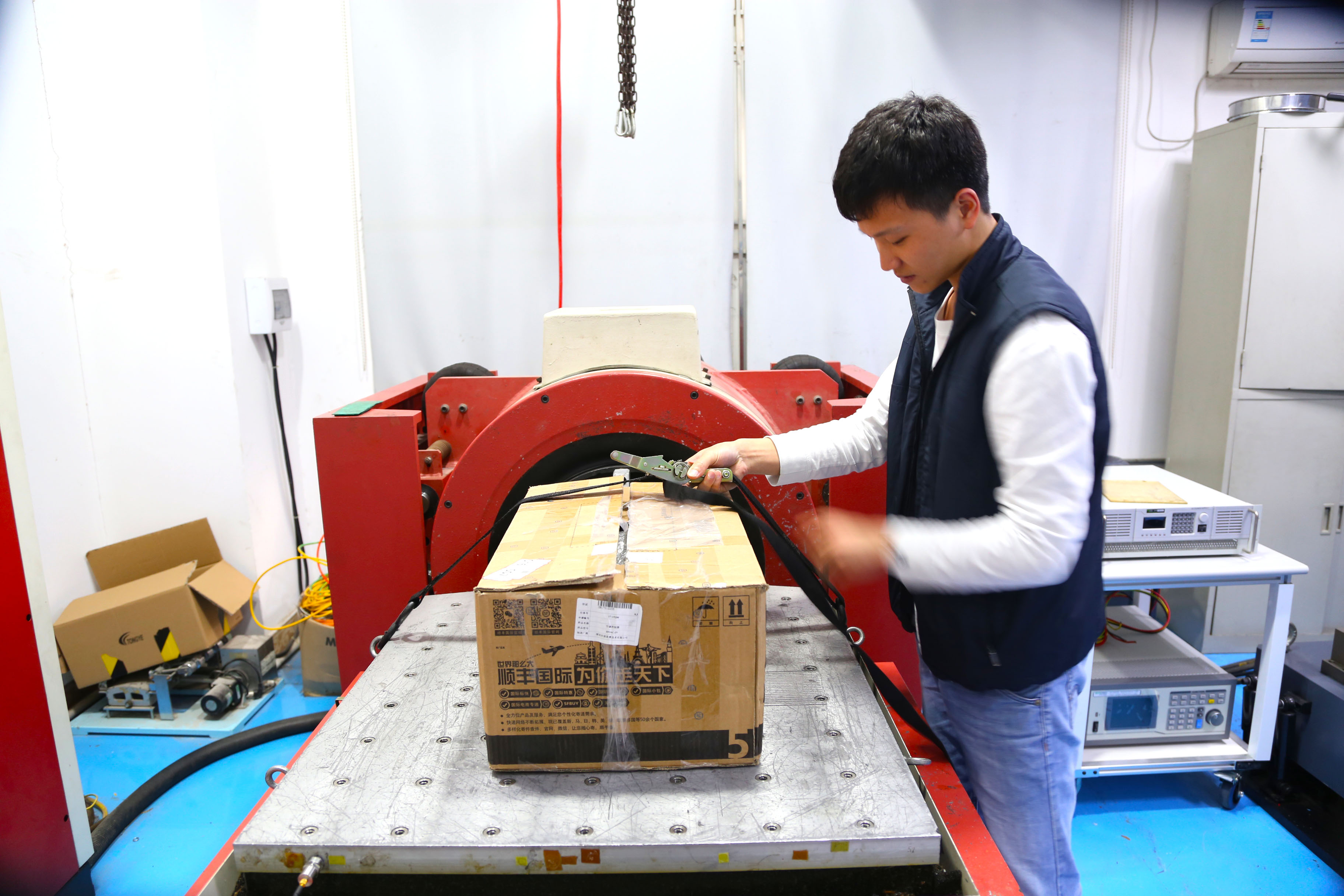

(图5)

环境可靠性测试5

环境及可靠性类测试

序号

测试项目

测试能力(参数/等级/范围)

依据标准

设备

1

垂直旋转滴水防护【IPX1

水流速率((图6)mm/min),持续时间10min,试样置于转台,转速1r/min,试样偏心100mm

IEC60529+A1+A2

GB4208

(图7)

2

垂直固定滴水防护【IPX2

水流速率((图8)mm/min),外壳水平面与倾斜15°,4个方位,每个方位持续时间2.5min

3

摆管淋雨防护【IPX3

1)          ±60°摆动淋雨

2)          每孔0.07(1±5%)L/min

3)          摆动速度,4S/2×120°

4)          持续5分钟

5)          转动外壳90°,再测试5分钟

IEC60529+A1+A2

GB4208

(图9)

4

摆管淋雨防护【IPX4

1)          ±180°摆动淋雨

2)          每孔0.07(1±5%)L/min

3)          摆动速度,4S/2×120°

4)          持续5分钟

5)          转动外壳90°,再测试5分钟

IEC60529 +A1+A2

GB4208

5

喷水防护【IPX5

1)          喷水口径6.3mm

2)          距离2.53

3)          水流量:12.5L/min±5%

4)          测试时间:外表面1min/m2,最少3min;

IEC60529+A1+A2

GB4208

(图10)

6

喷水防护【IPX6

1)          喷水口径12.5mm

2)          距离2.53

3)          水流量:100L/min±5%

4)          测试时间:外表面1min/m2,最少3min;

IEC60529+A1+A2

GB4208

(图11)

7

潜水测试【IPX7

1)          外壳高度低于850mm的,其最低点在水面下1000mm以下;

2)          外壳高度大于或等于850mm的,其最高点在水面下150mm以下;

3)          持续时间30min

4)          水温与试样温差不大于5K

IEC60529+A1+A2

GB4208

(图12)

8

潜水测试【IPX8

1)          测试条件由制造商跟用户协商确定

2)          但条件应比IPX7更严酷

IEC60529+A1+A2

GB4208



    (图13)

环境可靠性测试6

(图14)

环境可靠性测试7

(图15)

环境可靠性测试8

环境及可靠性类测试 -

序号

测试项目

测试能力(参数/等级/范围)

依据标准

设备

9

防止固体异物禁入【IP1X

1)         (图16)mm直径钢球

2)         试验用力50±5N

IEC60529+A1+A2

GB4208

(图17)

10

防止固体异物禁入【IP2X

1)         (图18)mm直径钢球

2)         试验用力30±3N

IEC60529+A1+A2

GB4208

(图19)

11

防止固体异物禁入【IP3X

1)         刚性直棒:(图20)mm

2)         试验用力3±0.3N

IEC60529+A1+A2

GB4208

(图21)

12

防止固体异物禁入【IP4X

1)         刚性直棒:(图22)mm

2)         试验用力1±0.1N

IEC60529+A1+A2

GB4208

(图23)

13

防尘试验【IP5X

1)         筛网钢丝直径:50μm

2)         钢丝间距:75μm

3)         防尘箱体内腔:1.3×0.8×0.8m

4)         腔内温度可调:1070

5)         粉尘用量:2Kg/m3

6)         负压:02kpa

7)         抽气流量:06L/min

IEC60529+A1+A2

GB4208

(图24)

14

防尘试验【IP6X

15

盐雾试验

1)         工作室尺寸:0.8×1.2×0.5m

2)         温度范围:室温+535

3)         温度均匀度:±2

4)         温度波动度:±0.5

5)         盐雾沉降:12ml/80cm2·h

IEC60068-2-11

IEC60068-2-52

GB/T2423.17

GB/T2423.18

(图25)

16

温度/湿度组合循环测试

1)         温度范围:-40+150

2)         湿度范围:2598%RH

3)         温度波动:±0.5

4)         温度偏差:±2

5)         湿度偏差:±3%RH(>75%RH),±5%RH(≤75%RH)

6)         升温速率:60min-40→+150℃)

     降温速率:60min+20→-40

IEC60068-2-38

GB/T2423.34

(图26)

17

高温试验

1)         温度范围:室温+20℃~200

2)         温度波动:±0.2℃(100℃以下);±0.4℃(200℃以下)

3)         温度偏差:±1.5℃(100℃以下);±2℃(200℃以下)

4)         升温速率:室温到200℃,≤60min

5)         内腔尺寸:0.8×0.8×0.8m

IEC60068-2-2

GB/T2423.2

(图27)



环境及可靠性类测试 -

序号

测试项目

测试能力(参数/等级/范围)

依据标准

设备

18

恒定湿热试验

1)         温度范围:-40+150

2)         湿度范围:2598%RH

3)         温度波动:±0.5

4)         温度偏差:±2

5)         湿度偏差:±3%RH(>75%RH),±5%RH(≤75%RH)

6)         升温速率:60min-40→+150℃)

7)         降温速率:60min+20→-40℃)

IEC60068-2-78

GB/T2423.3

(图28)


19

交变湿热试验

1)         温度范围:-40+150

2)         湿度范围:2598%RH

3)         温度波动:±0.5

4)         温度偏差:±2

5)         湿度偏差:±3%RH(>75%RH),±5%RH(≤75%RH)

6)         升温速率:60min-40→+150℃)

降温速率:60min+20→-40℃)

IEC60068-2-30

GB/T2423.4

(图29)

20

冷热冲击试验(温度变化)

1)         温变速率

升温冲击3箱:5min(室温→+150℃)

降温冲击3箱:5min(室温→-65℃)

升温冲击2箱:5min-55→+150℃)

降温冲击2箱:5min+150-55

2)         工作室尺寸

     0.7×0.6×0.6m

IEC60068-2-14

GB/T2423.22

(图30)

21

温度/湿度/振动综合试验

1)         温度范围:-70+150

2)         湿度范围:2098%RH

3)         温度波动:±0.5℃【空载】

4)         温度偏差:±2℃【空载】

5)         湿度偏差:+2/±3%RH(>75%RH),±5%RH(≤75%RH)

6)         升温速率:5min-55→+85℃)

     降温速率:5min+85→-55

7)         空气流通速率:24m3/min

8)         工作室尺寸:0.95×0.8×0.8m

GB/T10586

GB/T10589

GB/T5170.2

GB/T2423.35

GB/T2423.36

(图31)

22

振动试验

1)         额定正弦激振力:10KN

     冲击激振力:20KN(6ms)

2)         使用频率范围:53000Hz

3)         最大空载加速:1000m/s2

4)         最大速度:1.8m/s

5)         最大位移:51mm

6)         最大负载:300Kg

GB/T4857.23

ASTM D4728

GB/T4857.10

ISO8318:

GB/T4857.7

ISO2247

GB/T2423.48

GB/T2423.49

环境及可靠性类测试 -

序号

测试项目

测试能力(参数/等级/范围)

依据标准

设备

23

冲击试验

1)         最大负载:30kg

2)         工作面尺寸:0.5×0.5m

3)         脉冲波形:半正弦

4)         脉冲持续时间:15ms1.5s

5)         最大碰撞频次:120/min

GB/T2423.5

IEC60068-2-27



(图32)


24

包装跌落试验

1)         最大包装件质量:30kg

2)         最大包装件尺寸:0.8×0.6×0.6m

3)         跌落高度:3001500mm

4)         跌落方式:面、棱、角

5)         跌落面尺寸:1.8×1.2m

GB/T4857.5

ISO2248

(图33)

25

高加速老化箱

1)         温度范围:-100~200

2)         温变速率:0~80/min

3)         频率范围:10~10KHz

4)         最大Grms60Grms

GB/T 29309

(图34)

26

UV老化箱

1)         光照循环:45~80

2)         冷凝循环:40~60

3)         48块样品(75*150mm

4)         灯管:UVA-340

GB/T 16422.3

GB/T1865

(图35)

27

高低温低气压试验箱

1)         温度范围:-100~200

2)         温变速率:1/min

3)         真空范围:0.1~1个大气压

4)         体积:0.8立方

GB/T 2423.21

(图36)


实验室展览

环境实验室
环境实验室
环境实验室
环境实验室
环境实验室

实验室配置

环境实验室

气候环境试验包括

     超低温潮湿试验、恒温试验、高温恒温试验、高低温交变试验、步入式高低温交变试验、步入式高低温交变湿热试验、超低温调温调湿试验、高低温快速温变湿热试验、三十立方高温室、垂直滴水试验、摆管式防淋水测试、砂尘试验、精密型盐水喷雾试验、HALTHASS试验。

机械环境试验包括:

       电磁振动台(三吨)试验、冲击碰撞试验、三综合测试、跌落试验

测试能力如下

试验项目

试验条件



高温

1 12m3'">

常温~100 /200


12 12m3'">

常温~85 /85


16 12m3'">

常温~85 /85


低温

1 12m3'">

常温~-35


-35-70


12 12m3'">

常温~-40


16 12m3'">

常温~-40


温度循环

1 12m3'">

-70150


16 12m3'">

-4085


恒定湿热

1 12m3'">

2050℃,25%98 %RH


1 12m3'">

50℃~85,25%98 %RH


12 12m3'">

20 60℃,20%90%RH


16 12m3'">

2050℃,25%98 %RH


16 12m3'">

50℃~85,25%98 %RH


温度冲击

1 12m3'">

-65150


快速温变

1 12m3'">

-70100,≤10/min


72L

-65℃~ 150℃ ≤50/min


三综合 试验

1 12m3'">

208525 %98%RH

1吨振动台(52kHz12g


盐雾

/

内箱尺寸: 120*100*5035>95%RH


/

交变盐雾


HALTHASS测试

4T

箱子使用液氮制冷,加速度75gRMS


振动

电磁台 (3吨)

56kHz100 gV/H EUT<50kg


56kHz100 g V/H EUT50kg


冲击

/

6 3次,100 g 318mS


碰撞

/

40g


跌落

/

1 3 6面,金属地板


防尘

/

IP1Y IP4Y


/

IP5Y IP6Y


防水

/

IPX1 IPX4


/

IPX5 IPX8


寿命 MTBF

老化房

常温~804575%RH
